Snubber kondenzátor řady WSL pro IGBT (Lug Terminals) Snubber kondenzátor řady WSL pro IGBT (Lug Terminals)
  • Snubber kondenzátor řady WSL pro IGBT (Lug Terminals)
  • Snubber kondenzátor řady WSL pro IGBT (Lug Terminals)

Snubber kondenzátor řady WSL pro IGBT (Lug Terminals)

Vlastnosti:
PP fólie odolná vůči vysokým teplotám jako dielektrikum, žádná struktura indukčního vinutí
Plastové pouzdro odolné proti rozpouštědlům, zalité tepelně vodivou pryskyřicí
Nízký ekvivalentní sériový odpor a schopnost odolávat vysokému zvlnění proudu
Schopný odolat nárazu vysokého špičkového proudu
Nízká kapacitní ztráta, nízká vlastní indukčnost, nízká vnitřní teplota
Dlouhá životnost, Vynikající vlastnosti zpomalující hoření (úroveň UL94V-0)
Kontaktujte nás Stáhnout PDF

Podíl:

Předchozí：Snubber/rezonanční kondenzátor řady WST (axiální typ)Další na řadě：Odlehčovací kondenzátor řady WSC pro IGBT pro PCB
Typické aplikace:
Široce se používá ve vysokonapěťových, vysokofrekvenčních obvodech, zvláště vhodné  pro odlehčovací obvod IGBT

Specifikace

Referenční standard GB/T 17702 (IEC 61071)
Klimatická kategorie 40/105/56
Jmenovitá teplota 85℃
Provozní teplota -40~105℃
Normální napětí OSN 630/850/1000/1200/1600/2000/2500/3000Vdc 420/450/500/600/650/700/725/750Vac
Tolerance kapacity ±5 %（J）±10 %（K）
Důkaz napětí 1,5U N (10 s)
Izolační odpor Rins C N ≤0,33μF：≥15000MΩ C N ＞0,33μF：≥5000s＞(20℃ 100Vdc, 1min）
faktor rozptylu tanδ ≤0,0005 (1kHz, 20℃)
tEL Očekávaná životnost 100 000 h@U N , Θ hs =70℃

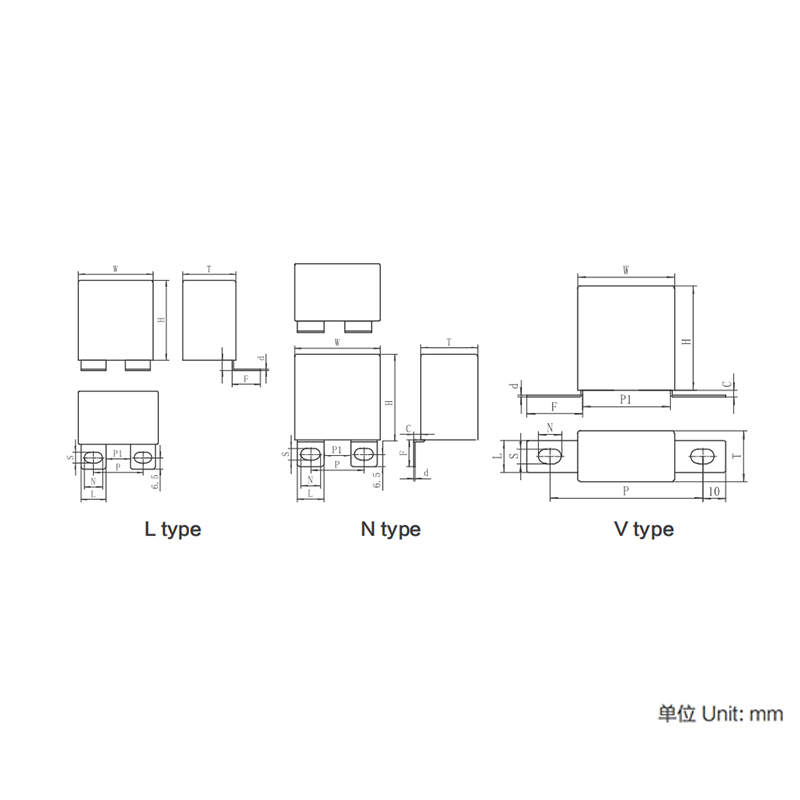

Rozměry (mm)

CN
(μF)
W
(mm) 		H
(mm) 		T
(mm)
L s
(nH)
dV/dt
(V/μs)
ESR
@100 kHz
(mΩ)
já max
(A)
poznámka
630 V DC (420 Vac) 0.68 37 25 15 23 900 5 9
1 37 30 16 23 900 5 12
1.5 37 34 20 23 900 4.5 17
22 42 40 20 29 600 4 18.5
3.3 42 44 24 29 600 3.5 20
4.7 42 45 30 29 600 3.5 23
6 42 43 42 29 600 3 25
7 57 45 30 33 360 2.5 25
9 57 50 35 33 360 2.5 29
850 V DC (450 Vac) 0.47 37 25 15 23 1200 5 9
0.68 37 30 16 23 1200 5 12
1 37 34 20 23 1200 5 14
1.5 37 34 20 23 1200 5 18
1.5 42 40 20 29 750 4.5 18.5
2.2 42 40 20 29 750 4.S 19.5
3.3 42 45 30 29 750 4.5 21.5
4.7 57 45 30 33 450 4 24.5
6 57 50 35 33 450 4 26
1000 V DC (500 Vac) 0.47 37 25 15 23 1300 5 9
0.68 37 30 16 23 1300 S 10.5
1 37 34 20 23 1300 4.5 15
1.5 42 40 20 29 850 4.5 16
2.2 42 44 24 29 850 4 20
3.3 42 43 42 29 850 4 22
3.3 57 45 30 33 500 4 20
4.7 57 50 35 33 500 4 22
1200 V DC (600 Vac) 0.33 37 25 15 23 1500 4.5 9
0.47 37 30 16 23 1500 4.5 11
0.68 37 34 20 23 1500 4.5 12.5
1 42 40 20 29 950 4 16
1.5 42 44 24 29 950 4 19.5
2.2 42 43 42 29 950 4 21
2.2 57 45 30 33 600 3.8 20
3.3 57 50 35 33 600 3.8 23
1600 V DC (650 Vac) 0.22 37 25 15 23 1900 6 8
0.33 37 30 16 23 1900 6 10
0.47 37 34 20 23 1900 5.5 14
0.68 42 40 20 29 1250 4 16
1 42 45 30 29 1250 4 19.5
1.5 42 43 42 29 1250 4 21
1.5 57 45 30 33 750 3.5 22
2 57 50 35 33 750 3.5 24
2000 V DC (700 Vac) 0.1 37 25 15 23 2300 8 7
0.15 37 25 15 23 2300 8 8.5
0.22 37 30 16 23 2300 6 10
0.33 37 34 20 23 2300 6 13
0.47 42 40 20 29 1300 4 15.5
0.68 42 44 24 29 1300 3.5 18.5
1 42 43 42 29 1300 3.5 21
1 57 45 30 33 850 4 24
1.5 57 50 35 33 850 4 24
2500 V DC (725 Vac) 0.068 37 25 15 23 3300 8.5 6.5
0.1 37 30 16 23 3300 8.5 8
0.15 37 34 20 23 3300 8 11
0.22 42 40 20 29 2100 4 14
0.33 42 44 24 29 2100 43.5 15.5
0.47 42 45 30 29 2100 3.5 18
0.68 42 43 42 29 2100 3.5 18.5
0.68 57 45 30 33 1200 3.5 19
1 57 50 35 33 1200 3.5 19.5
3000 V DC (750 Vac) 0.047 37 25 15 23 3500 8.5 7.5
0.068 37 30 16 23 3500 8 9
0.1 37 34 20 23 3500 7.5 10.5
0.15 37 34 20 23 3500 7 12
0.22 42 40 20 29 2100 5 13
33 42 45 30 29 2100 4.5 16.5
0.47 42 43 42 29 2100 4 18
0.47 57 45 30 33 1200 4 18.5
0.68 57 50 35 33 1200 4 19
Kliknutím zobrazíte
