Odlehčovací kondenzátor IGBT axiálního typu WSA- Wuxi Walson Electronics Co., Ltd

Odlehčovací kondenzátor IGBT axiálního typu WSA

Vlastnosti:

Oboustranná metalizovaná elektroda, dielektrikum z polypropylenové fólie

Axiální vedení, nízké ztráty a malý vlastní nárůst teploty

Obalené polyesterovou páskou a naplněné epoxidovou pryskyřicí zpomalující hoření (UL94 V-0)

Specifikace

Referenční standard	GB/T 17702 (IEC 61071)
Klimatická kategorie	40/105/56
Jmenovitá teplota	85℃
Provozní teplota	-40~105℃
U _N Normální napětí	630/850/1000/1200/1600/2000/2500/3000Vdc 420/450/500/600/650/700/725/750Vac
Tolerance kapacity	±5 %（J）±10 %（K）
Důkaz napětí	1,5U _N (10 s)
R _Ins Izolační odpor	C _N ≤0,33μF：≥15000MΩ CN＞0,33μF：≥5000sＥ20℃ 100Vdc, 1min）
faktor rozptylu tanδ	≤0,0005 (1kHz, 20℃)
t _EL Očekávaná životnost	100 000 h@U _N , Θhs=70℃

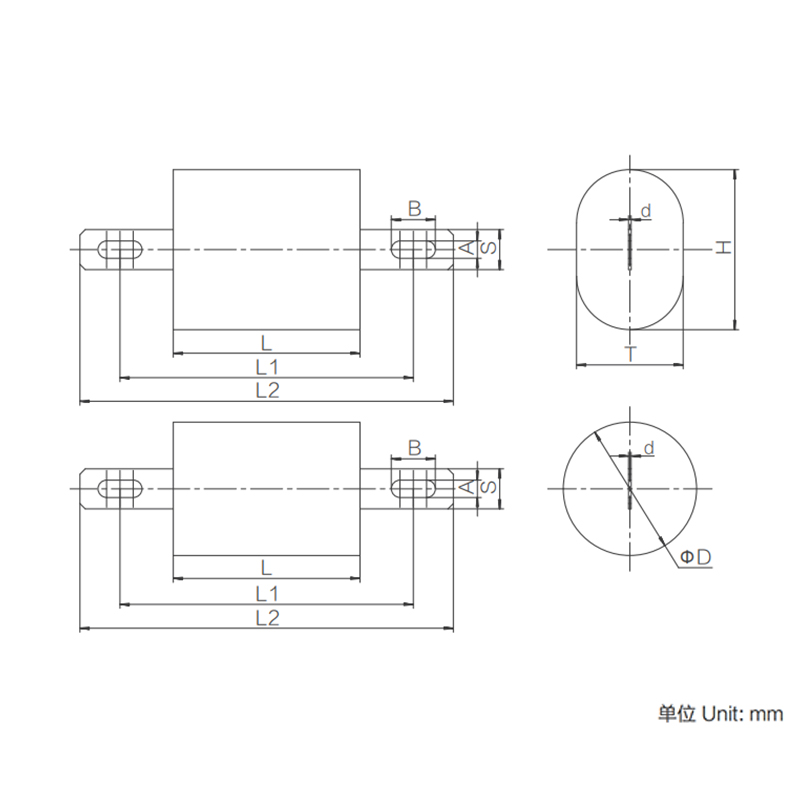

Rozměry (mm)

	CN (μF)	Plochý tvar			Tvar válce		d (mm	LS nH)	dV/dt (V/μs)	ESR @100 kHz (mΩ)	já max (A)	poznámka
		Plochý tvar			Tvar válce
		H (mm)	T (mm)	L (mm	D (mm)	L (mm)
		H (mm)	T (mm)	L (mm	D (mm)	L (mm)
630 V DC (420 Vac)	1	23.3	15.5	39	18	39	1	20	600	4.5	9.5
	1.5	27.3	19.5	39	21.5	39	1.2	20	600	4.3	12
	2.2	31.9	24	39	25.5	39	1.2	22	600	4	14
	3.3	38.4	29	39	31	39	1.2	24	600	4	14/20
	1	21.8	15.5	44	17	44	1	21	475	5	10
	1.5	25.9	18	44	20.5	44	1.2	21	475	4.5	12
	2.2	30.3	22.5	44	24	44	1.2	23	475	4	14/15
	3.3	36.5	27	44	29	44	1.2	25	475	4	14/18
	3.3	31.9	24	54	26	54	1.2	26	350	4	14/15
	4.7	37.9	28.5	54	30.5	54	1.2	28	350	3.5	14/19
	6.8	44.5	33.5	54	36	54	1.2	31	350	3.5	14/25
	3.3	30.4	22.5	58	24.5	58	1.2	27	300	4.5	14/15
	4.7	35.9	26.5	58	29	58	1.2	29	300	3.8	14/18
	6.8	42.4	31.5	58	34	58	1.2	31	300	3.5	14/23
	10	49.9	39	58	41	58	1.2	34	300	3.5	28. 14
850 V DC (450 Vac)	0.47	20.1	12.5	34	17	34	1	17	900	5.5	7.8
	0.68	22.7	15	34	20	34	1	18	900	4.5	9.9
	1	26.6	19	34	23.5	34	1.2	19	900	4	12.9
	0.47	17.5	11.5	39	15.5	39	1.2	19	750	6	7.5
	0.68	21.2	13.5	39	18	39	1.2	19	750	5	8.9
	1	24.6	17	39	21.5	39	1.2	20	750	4.5	11.5
	1.5	28.6	21	39	26	39	1.2	22	7S0	4	14
	2.2	34.3	25	39	30.5	39	1.2	24	750	4	14/20
	0.68	20.1	12.5	44	17	44	1	21	600	5.5	9.5
	1	23.1	15.5	44	20	44	1	22	600	4.5	11.5
	1.5	27.1	19.5	44	24	44	1.2	22	600	4	14
	2.2	32.2	23	44	28.5	44	1.2	24	600	4	14/18
	22	28.1	20.5	54	25.5	54	1.2	26	460	4.5	14
	3.3	34.3	25	54	30.5	54	1.2	28	460	4	14/19
	4.7	40.3	29.5	54	36	54	1.2	31	460	4	14/24
	2.2	27.1	19.5	58	24	58	1.2	27	375	4.3	14
	3.3	32.7	2B.5	58	29	58	1.2	29	375	4	14/17
	4.7	38.3	27.5	58	34	5S	1.2	31	375	4	14/21
	6.8	44.8	34	58	40.5	58	1.2	34	375	4	14/26
1000 V DC (500 Vac)	0.47	20.1	12.5	39	17	39	1	19	850	5.5	8.8
	0.68	22.6	15	39	20	39	1	20	850	4.5	11.1
	1	26.6	19	39	23.5	39	1.2	21	850	4	14
	1.5	31.8	22.5	39	28	39	1.2	23	850	4	14/18
	0.47	18.6	11	44	16	44	1	21	780	6	92
	0.68	212	13.5	44	18.5	44	1	21	780	5	10.1
	1	24.6	17	44	21.5	44	1.2	22	780	4	12.8
	1.5	29.8	20.5	44	26	44	1.2	23	780	4	14/16
	1.5	25.8	20.5	54	23	54	1.2	25	500	4.5	14
	2.2	31.2	22	54	27.5	54	1.2	27	500	4	14/16
	3.3	37.3	26.5	54	33	54	1.2	29	500	4	14/21
	L5	25.2	17.5	58	22	58	1.2	26	425	5	14
	2.2	29.7	20.5	58	26.5	58	1.2	28	425	4	14/15
	3.3	35.8	25	58	31.5	58	1.2	30	425	4	14/20
	4.7	41.3	30.5	58	37.5	58	1.2	32	425	4	14/22
1200 V DC (600 Vac)	0.33	21.4	13.5	39	16.5	39	1	19	1050	6.5	7.7
	0.47	24.3	16.5	39	19	39	1	19	1050	5	10.5
	0.68	27.8	20	39	22	39	1.2	20	1050	4.5	12.1
	1	33.24	24	39	26.5	39	1.2	22	1050	4	14/15
	0.33	19.2	13	44	15	44	0.8	21	1000	6.7	9
	0.47	22.8	15	44	17.5	44	1	21	1000	5.5	9.8
	0.68	26.4	18.5	44	20.5	44	1.2	21	1000	5	11.7
	1	31	21.5	44	24.5	44	1.2	22	1000	4.5	14
	1.5	37.5	26.5	44	29.5	44	1.2	25	1000	4	14/18
	1.5	33.4	24	54	26.5	54	1.2	27	700	4.5	14/15
	2.2	39.5	28.5	54	31.5	54	1.2	30	700	4	14/19
	3.3	48.1	34	54	38	54	1.2	32	700	4	14/22
	1.5	31.4	22	58	24.5	58	1.2	28	600	4	14
	2.2	37	26	58	29	58	1.2	29	600	4	14/18
	3.3	44.6	32	58	35	58	1.2	32	600	4	14/21
1600 V DC (650 Vac)	0.22	22.1	14.5	39	19	39	1	20	1650	7.6	9.5
	0.33	25.7	18	39	23	39	1.2	20	1650	52	12.4
	0.47	30.2	21	39	27	39	1.2	22	1650	4.5	14
	0.68	36.4	25.5	39	31.5	39	1.2	24	1650	4	14/17
	0.22	20.7	13	44	17.5	44	1	21	1400	9.5	8.6
	0.33	24.2	16.5	44	21	44	1.2	21	1400	6.5	11
	0.47	27.7	20	44	24.5	44	1.2	22	1400	5	13.2
	0.68	32.8	23.5	44	29	44	1.2	24	1400	4.5	14/16
	1	43.1	24.5	44	34.5	44	1.2	27	1400	4	14/18
	1.5	49.3	31.5	44	42	44	1.2	31	1400	4	14/21
	1	33.7	24.5	54	30	54	1.2	28	1000	4.5	14/16
	1.5	41.3	29	54	36	54	1.2	31	1000	4	14/20
	2.2	48.9	35	54	43	54	1.2	3S	1000	4	14/22
	1	32.2	23	58	28.5	58	1.2	30	780	5	14/16
	1.5	41	25.5	58	34.5	58	1.2	31	780	4.2	14/19
	2.2	49.1	30.5	58	41	58	1.2	35	780	4	14/22
2000 V DC (700 Vac)	0.047	15.1	9	34	12	34	0.8	17	2100	22.5	5.1
	0.068	16.6	10.5	34	14	34	0.8	17	2100	16	6.7
	0.1	20.2	12.5	34	16	34	1	17	2100	11.1	8.4
	0.15	23.2	15.5	34	19	34	1	18	2100	7.6	10.1
	0.22	26.7	19	34	22.5	34	1.2	19	2100	5.5	11
	0.068	15.6	9.5	39	13	39	0.5	19	1850	20.6	5.8
	0.1	17.6	11.5	39	15	39	0.8	19	1850	14.3	6.8
	0.15	21.1	13.5	39	17.2	39	1	19	1850	9.8	8.5
	0.22	24.6	17	39	20.2	39	1.2	19	1850	6.8	10.7
	0.33	28.6	21	39	24.5	39	1.2	21	1850	4.6	14
	0.47	33.7	24.5	39	28.5	39	1.2	23	1850	4	14
	0.1	16.6	10.5	44	14	44	1	21	1650	18	6.4
	0.15	20.2	12.5	44	16	44	1	20	1650	12.3	8.9
	0.22	22.7	15	44	19	44	1	21	1650	8.5	10.1
	0.33	26.7	19	44	22.5	44	1.2	22	1650	5.8	13
	0.47	31.7	22.5	44	26	44	1.2	23	1650	4.1	14
	0.68	38.3	26	44	31.5	44	1.2	26	1650	4	14
	0.68	32.3	23	54	27	54	1.2	27	1200	4.5	14
	1	38.3	27.5	S4	32	54	1.2	29	1200	4.3	14
	0.68	30.7	21.5	58	27	58	1.2	28	850	5	14
	1	38.4	24.5	58	32.5	58	1.2	30	850	4.5	14
	1.5	45.5	30	58	39	58	1.2	34	850	4	14
2500 V DC (725 Vac)	0.047	17.6	11.5	34	15.5	34	1	17	2600	18.3	5.3
	0.068	20.6	13	34	17.5	34	1	18	2600	13	7
	0.1	23.6	16	34	20.5	34	1.2	18	2600	9	8.6
	0.15	27.6	20	34	24.5	34	1.2	20	2600	6.1	10.5
	0.1	21.7	14	39	19	39	1	120	2100	11.7	7.1
	0.15	25.2	17.5	39	22.5	39	1.2	20	2100	8	7.5
	0.22	30.2	21	39	26.5	39	1.2	22	2100	5.6	11
	0.33	36.2	25.5	39	32	39	1.2	25	2100	4	14
	0.47	42.4	30	39	37.5	39	1.2	28	2100	4	14
	0.1	20.6	13	44	17.5	44	1	21	1950	14.9	6.8
	0.15	23.6	16	44	20.5	44	1.2	21	1950	10.1	9.2
	0.22	27.1	19.5	44	24.5	44	1.2	22	1950	7	10.4
	0.33	32.8	23.5	44	29.5	44	1.2	25	1950	4.8	14
	0.47	28.8	28	44	34.5	44	1.2	27	1950	4	14
	0.68	46.7	33	44	41	44	1.2	31	1950	4	14
	0.33	28.2	20.5	54	25.5	54	1.2	27	1450	6.9	11.7
	0.47	33.3	24	54	29.5	54	1.2	28	145	4.9	14
	0.68	39.3	28.5	54	35	54	1.2	31	1450	4	14
	0.33	27.1	19.5	58	24	58	1.2	27	925	8.5	10.6
	0.47	31.7	22.5	58	28.5	58	1.2	29	925	6	13.2
	0.68	37.6	27	58	33.5	58	1.2	31	925	4.2	14
	1	46	32	58	40	58	1.2	34	925	4	14
3000 V DC (750 Vac)	0.047	19.6	12	39	16.5	39	1	19	2500	20.8	4.5
	0.068	22.1	14.5	39	19	39	1	20	2500	14.7	6
	0.1	25.2	17.5	39	22.5	39	1.2	20	2500	10.2	7.5
	0.15	30.2	21	39	26.5	39	1.2	22	2500	7	9.3
	0.22	35.8	25	39	31.5	39	1.2	24	2500	4.9	12.3
	0.047	18.1	10.5	44	15.5	44	1	20	2100	26.7	5.1
	0.068	20.7	13	44	17.5	44	1	21	2100	18.8	6.3
	0.1	23.6	16	44	20.5	44	1.2	21	2100	13.1	7.9
	0.15	27.1	19.5	44	24.5	44	1.2	22	2100	8.9	10.2
	0.22	32.8	23.5	44	29	44	1.2	24	2100	6.1	13.2
	0.22	28.2	20.5	54	25	54	1.2	26	1650	9	11
	0.33	33.7	24.5	54	30	54	1.2	28	1650	6.1	14
	0.47	40.4	28	54	35	54	1.2	31	1650	4.4	14
	0.22	26.6	19	58	24	58	1.2	27	1275	11.1	11
	0.33	32.3	23	58	28.5	58	1.2	29	1275	7.5	14
	0.47	37.8	27	58	33.5	58	1.2	31	1275	5.4	14
