Interpretace ESR/ESL parametrů filmových kondenzátorů a jejich důležitý vliv na provoz zařízení

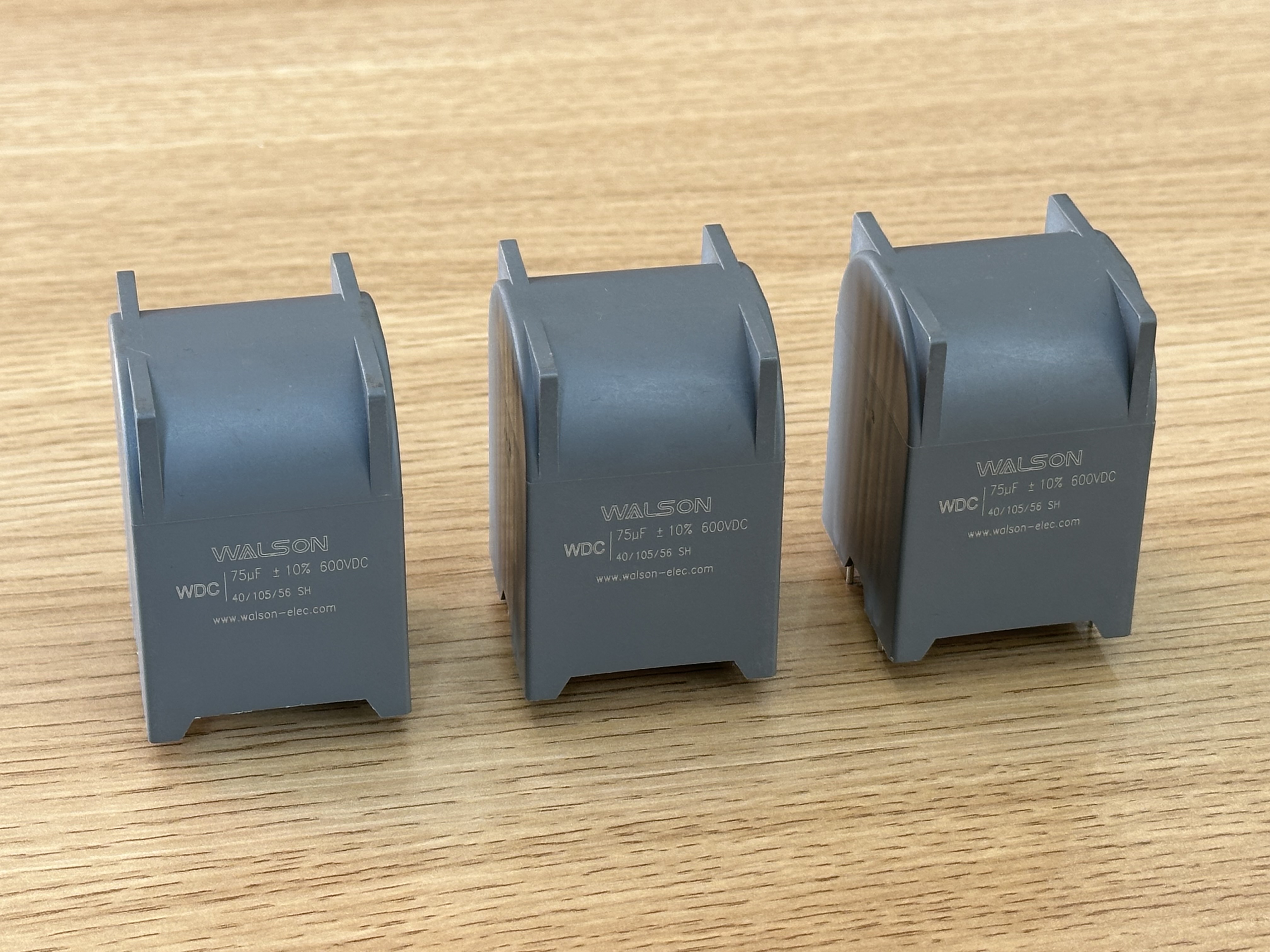

V elektronických obvodech, filmový kondenzátor s jsou široce používány díky své stabilitě. Abychom hluboce porozuměli jejich výkonu, nelze ignorovat dva klíčové parametry: ekvivalentní sériový odpor (ESR) a ekvivalentní sériovou indukčnost (ESL).

ESR (ekvivalentní sériový odpor) označuje sériový odpor vykazovaný kondenzátorem během provozu. Není to nezávislý fyzikální odpor, ale skládá se ze ztrát z odporu elektrody, přechodového odporu a dielektrika. Přítomnost ESR vede ke dvěma hlavním problémům: generování tepla a snížená účinnost . Když kondenzátorem protéká zvlněný proud, výkon se rozptýlí přes ESR (P = I² * ESR). Tato energie se přemění na teplo, čímž se zvýší vnitřní teplota kondenzátoru. Podle Arrheniusovy teorie se s každým zvýšením teploty o 10 °C často zkracuje životnost kondenzátoru na polovinu. Proto je nízká ESR rozhodující pro zajištění dlouhé životnosti a vysoké provozní účinnosti.

ESL (ekvivalentní sériová indukčnost) vychází z parazitní indukčnosti tvořené vývody kondenzátoru a vnitřní strukturou elektrody. V nízkofrekvenčních aplikacích je účinek ESL zanedbatelný. Ve vysokofrekvenčních spínacích obvodech (jako jsou spínané zdroje a invertory) však ESL rezonuje s kondenzátorem a vytváří indukční reaktanci (XL = 2πfL). To způsobí, že kondenzátor ztratí své původní filtrační charakteristiky při vysokých frekvencích a může dokonce vyvolat oscilace nebo napěťové špičky v obvodu, což narušuje normální provoz zařízení.

Důležitý dopad na provoz zařízení:

U zařízení s vysokou hustotou výkonu, jako jsou pohony nových energetických vozidel a fotovoltaické střídače, je rychlost změny proudu (di/dt) extrémně vysoká. Pokud je ESR fóliového kondenzátoru příliš vysoké, výrazně se zvyšuje riziko tepelného úniku. Pokud je ESL příliš vysoké, nemůže účinně absorbovat přepětí generované během spínacích přechodových jevů, což může potenciálně poškodit výkonová polovodičová zařízení (jako jsou IGBT). Proto výběr filmových kondenzátorů s nízké ESR a nízké ESL má zásadní význam pro zlepšení energetické účinnosti zařízení, spolehlivosti a elektromagnetické kompatibility (EMC).
