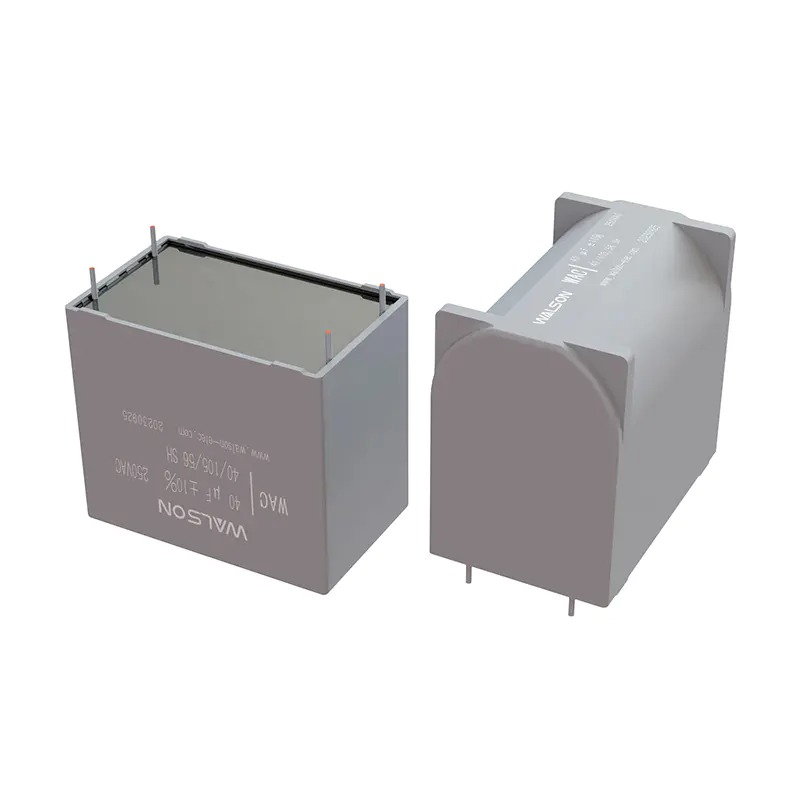

Aplikace Kondenzátorů Střídavého Filtru Pro PCB VE Střídačhách

Výhody dielektriky kovové polypropylenové filmy

Vysoká dielektrická konstanta, výkonné skladování energie

Metalizovaný polypropylenový film má vysokou dielektrickou konstantu, která umožňuje kondenzátorům ukládat větší náboj v omezeném prostoru. V obvodu filtru střídače pomáhá dostatečné skladování náboje k efektivněji vyrovnat se s proudovými fluktuacemi, rychle absorbovat a uvolňovat náboje, stabilizovat výstup napětí a zajistit hladký provoz střídače. Například v aplikačním scénáři, ve kterém je motor často spuštěn a zastaven, může vysoká dielektrická konstanta kovovatelný kondenzátor polypropylenového filtru filtru filtru rychle reagovat na změny proudu, zabránit náhlému vzestupu a pádu napětí a chránit motor a další složky obvodu.

Nízká dielektrická ztráta, úspora energie a vysoká účinnost

Jeho dielektrická ztráta je extrémně nízká, což znamená menší ztrátu energie během nabíjení a vybíjení. Když střídač běží nepřetržitě po dlouhou dobu, charakteristika nízké ztráty může snížit výrobu tepla samotného kondenzátoru, zlepšit účinnost využití elektrické energie a snížit zbytečný odpad energie. Vezmeme-li v případě mnoha střídačů běžících současně ve velké průmyslové výrobní lince jako příklad, rozsáhlé použití nízko dielektrických ztrátových filtrů může v dlouhodobém horizontu výrazně snížit spotřebu energie a ušetřit podniky značné náklady na elektřinu.
Vysoká izolační odolnost, stabilní a spolehlivá
Charakteristiky vysoké izolační rezistence metalizovaného polypropylenového filmu účinně zabraňují generování proudu úniku a zajišťují stabilní výkon kondenzátorů. Ve složitém elektromagnetickém prostředí střídače může vysoká izolační odolnost zabránit vnějším rušení v ovlivnění provozu kondenzátoru, zajistit konzistentní filtrační účinek a zvýšit spolehlivost systému střídače. Například v průmyslovém prostředí se silným elektromagnetickým rušením může AC filtrační kondenzátory založené na metalizovaném polypropylenovém filmu fungovat stabilně a poskytovat spolehlivou ochranu filtrování pro střídač. ​
Dobré samoléčivé charakteristiky, prodloužený život
Médium má jedinečnou schopnost samoléčení. Když se uvnitř kondenzátoru objeví lokální porucha, metalizovaný film kolem rozkladu se okamžitě odpařuje, izoluje bod poruchového bodu a obnoví kondenzátor na normální provoz. Tato funkce výrazně rozšiřuje životnost kondenzátoru ve měniči a snižuje prostoje zařízení a doba údržby a náklady způsobené selháním kondenzátoru. Například v chemických výrobních zařízeních, které funguje nepřetržitě, mohou samoléčivé charakteristiky kondenzátoru AC filtru zajistit dlouhodobý stabilní provoz střídače a zajistit kontinuitu výroby.
Pracovní mechanismus ve měniči
Vytvořte LC filtrační obvod tak, aby přesně odfiltroval harmonické
V obvodu střídače je LC filtrační obvod složený z kondenzátorů AC filtru a reaktorů jádra pro odfiltrování harmonických. V zásadě představují kondenzátory a reaktory různé impedanční charakteristiky pro proudy různých frekvencí. Oba jsou jako tichní partneři, kteří využívají tyto vlastnosti k vytvoření přesné „harmonické bariéry“. ​
Kondenzátory mají vlastnosti „předávání vysokých frekvencí a blokováním nízkých frekvencí“. Když prochází proud obsahující velké množství harmonických, vysokofrekvenční harmonické proudy mohou projít kondenzátorem relativně snadno. Reaktor je právě naopak. „Prochází nízkými frekvencemi a blokuje vysoké frekvence“. Představuje vysokou impedanci pro vysokofrekvenční harmonické proudy a brání jejich průchodu. Když jsou dva připojeny v sérii nebo paralelně s vytvořením LC filtračního obvodu, mohou být harmonické ve specifickém frekvenčním rozsahu přesně filtrovány. ​
Při skutečném provozu jsou harmonické složky generované měničem složité a pokrývají harmonické vysoké frekvence vysokých řádu. LC filtrační obvod může vést harmonický proud specifické frekvence k větvi filtru podle požadavků na návrh. For high-order harmonics of a certain frequency, the LC filter circuit adjusts the parameters of the capacitor and the reactor to make it present extremely low impedance to the harmonics of this frequency, so that the harmonic current will be attracted to the filter branch instead of entering the power grid or interfering with the motor, thereby effectively improving the output waveform of the inverter and reducing the impact of harmonics on the system. ​
Kromě toho musí návrh filtračního obvodu LC také zvážit provozní frekvenční rozsah, vlastnosti zatížení a harmonické rozdělení střídače. V různých aplikačních scénářích je frekvence a amplituda harmonických odlišných, takže parametry filtračního obvodu LC je třeba pečlivě vypočítat a ladit, aby se zajistilo, že může hrát nejlepší filtrační efekt v celém rozsahu provozních frekvencí. ​
Hladké napětí DC sběrnice a stabilizace napájení
Kondenzátor AC filtru pro PCB je připojen ke straně DC sběrnice střídače a hraje nepostradatelnou roli při stabilizaci napětí DC. Pracovní proces střídače je proces přeměny AC-DC-AC. V rektifikačním spojení přeměny AC na DC a následnému přeměně přeměny DC na AC bude DC sběrnice ovlivněno mnoha faktory a kolísat.
Na jedné straně může být samotné vstupní napětí střídavého proudu nestabilní, jako jsou kolísání amplitudy napětí, odměny kmitočtů atd. Tyto změny se přímo odráží v napětí DC sběrnice. Na druhé straně, přepínací akce napájecích zařízení uvnitř střídače také způsobí vlnky v napětí DC sběrnice. Například, když jsou napájecí zařízení rychle zapnutá a vypnutá, dojde k okamžitým změnám proudu na DC sběrnici, což způsobí kolísání napětí. ​
V této době je kondenzátor AC filtru jako „stabilizátor“, pomocí vlastních charakteristik nabíjení a vypouštění k vyhlazení těchto kolísání napětí. Když DC napětí sběrnice dosáhne vrcholu, kondenzátor rychle absorbuje přebytečný náboj a ukládá elektrickou energii ve formě energie elektrického pole; Když napětí dosáhne údolí, kondenzátor uvolní uložené náboj v čase, aby doplnil napětí, aby napětí DC sběrnice zůstalo na relativně stabilní úrovni. ​
Stabilní napětí DC sběrnice je zásadní pro normální provoz střídače. Poskytuje stabilní základ napájecího napájení pro následné měničové spojení, což zajišťuje, že obvod střídače může vydat stabilní napětí střídavého proudu, čímž se motor může hladce běžet. Pokud je DC sběrnice nestabilní, bude také kolísat výstup střídavého napětí měničem, což povede k nestabilnímu motorovému točivému momentu, vibracím, vytápění a dalším problémům a může dokonce poškodit komponenty motoru a jiných obvodů. Role kondenzátorů střídavého filtru při vyhlazení napětí DC sběrnice je proto klíčovým spojením pro zajištění spolehlivého provozu střídače. ​
Konkrétní scénáře aplikací
Průmyslový pohon hnací síly
V různých motorových zařízeních v továrně se střídač používá k úpravě rychlosti motoru tak, aby vyhovoval různým výrobním potřebám. Kondenzátory AC filtru mohou efektivně odfiltrovat harmonické, snížit zahřívání motoru a vibrace, zlepšit účinnost a stabilitu motoru a prodloužit životnost motoru. Například v tkalcích textilních továrnách a strojích v továrnách na strojní zařízení zajišťují kondenzátory filtru AC hladký provoz motoru a zlepšují kvalitu produktu a efektivitu výroby. ​
Systém řízení ventilátoru a vodního čerpadla
Ventilátory a vodní čerpadla jsou v průmyslovém poli běžné energetické vybavení. Úspora energie lze dosáhnout úpravou jejich rychlosti prostřednictvím střídačů. Kondenzátory AC filtru mohou potlačit harmonické a zabránit harmonickým poškozením motorů ventilátoru a vodních čerpadel a přitom zlepšovat účiník a snižování ztrát mřížky. Ve ventilačních systémech velkých nákupních center a kancelářských budov, jakož i v průmyslových systémech cirkulace chladicí vody, zajišťují kondenzátory filtru AC stabilní a efektivní provoz ventilátorů a vodních čerpadel, čímž se dosahují úspory energie a snížení spotřeby. ​
Systém pohonu výtahu
Hladký provoz výtahů je zásadní pro bezpečnost a pohodlí cestujících. Střídač řídí zrychlení, zpomalení a hladký provoz motoru výtahu. Kondenzátor střídavého filtru filtruje harmonické, snižuje pulzaci motoru motoru, způsobuje hladce, začíná hladce a zastavuje se hladce a zlepšuje zážitek z jízdy cestujícím. V systému výtahu výškové budovy jsou kondenzátory AC filtru klíčovými součástmi, aby se zajistila stabilní provoz výtahů. ​
Výběrové body
Kapacitní hodnota odpovídající
Určete hodnotu kapacitance na základě výkonu střídače, provozní frekvence a zatížení. Obecně řečeno, čím větší je síla a čím častější se mění zátěž, tím větší je požadovaná hodnota kapacity. Pokud je hodnota kapacity příliš malá, je efekt filtrování špatný; Pokud je hodnota kapacitance příliš velká, může způsobit nadměrný počáteční proud, zvyšující se náklady a objem. Například existuje významný rozdíl v požadované hodnotě kapacitance pro zařízení na zatížení světla poháněného malým mořským měničem a těžkým zařízením poháněným měničem s velkým výkonem.
Jmenovité přizpůsobení napětí
Jmenovité napětí musí být vyšší než maximální vrchol AC napětí, ke kterému může dojít, když střídač funguje, a musí být vyhrazena určitá bezpečnostní okraj. Pokud skutečné pracovní napětí překročí jmenovité napětí, může být kondenzátor rozdělen a poškozen. U běžných třífázových střídačů by měl být vybrán kondenzátor střídavého filtru s vhodným jmenovitým napětím. ​
Frekvenční charakteristiky se shodují
Různé metalizované polypropylenové filtrové filtrační kondenzátory mají různá výkony v různých frekvenčních rozsazích. Je nutné vybrat produkty s přizpůsobením frekvenčních charakteristik podle hlavního frekvenčního rozsahu harmonických generovaných střídačem, aby bylo zajištěno efektivní filtrování v celém provozní frekvenční rozsah. Například některé kondenzátory mají dobré filtrační efekty v nízkofrekvenčním pásmu, zatímco jiné fungují dobře ve vysokofrekvenčním pásmu. Výběr by měl být založen na skutečné distribuci harmonické frekvence. ​
Úvaha o teplotních charakteristikách
Když střídač funguje, vytvoří teplo, což zvýší teplotu okolí. Proto je nutné vybrat kondenzátory filtru AC s dobrými vlastnostmi teploty a stabilním provozem v prostředích s vysokou teplotou, aby bylo zajištěno, že výkon kondenzátoru je stabilní za různých teplotních podmínek a udržuje normální provoz střídače.
