Použití aplikací, výhody a návrh výběru kondenzátorů tenkých filmů ve fotovoltaických střídačkách

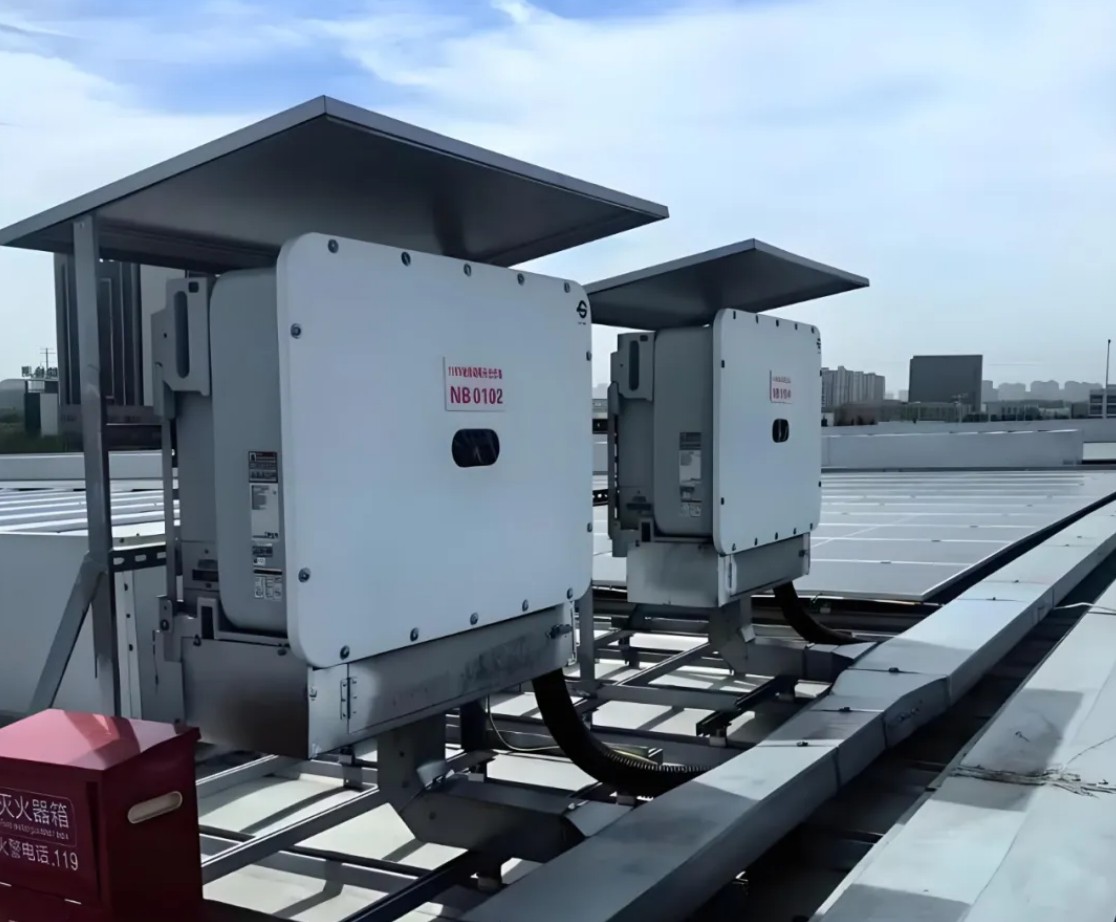

Filmové kondenzátory jsou kritické ve fotovoltaických střídačkách, zejména pro manipulaci s vysokými zvlněnými proudy. Jako příklad, který vezme střídač 100 kW, musí kondenzátor DC-Link odolat maximálnímu zvlněnému proudu 220a (za nízkonapěťových podmínek plné energie). Pro zajištění spolehlivosti vyžaduje design rozpětí, přičemž skutečná schopnost zvlněného proudu přesahující 300a.

Hodnota kapacitance má minimální dopad na napětí sběrnice. Například při přepínací frekvenci 5 kHz jsou kolísání napětí (AV) zanedbatelné i při různé kapacitance. Důraz tedy kladen na kapacitance, ale na schopnost zvlněného proudu kondenzátoru. Klíčový parametr je ESR (ekvivalentní odolnost proti řadě) filmových kondenzátorů - Lower ESR umožňuje vyšší proud zvlnění a snižuje počet potřebných paralelních kondenzátorů. Například kondenzátor 420 μF/1100V s ESR 1,2MΩ má jednotka 60A (při 70 ° C) a pět paralelních jednotek může splnit požadavek 300A.

Kontrola teploty je stejně důležitá. Teplota jádra musí zůstat pod 85 ° C (s teplotou pouzdra 70 ° C), aby byla zajištěna dlouhověkost a výkon. Optimalizací návrhu ESR a tepelného návrhu lze minimalizovat počet paralelních jednotek, čímž se sníží náklady a velikost. Stručně řečeno, hlavní kritéria pro kondenzátory DC-Link v PV Střídači jsou schopnosti s vysokým zvlněným proudem a nízké vlastnosti ESR
